Résumé
Les balisages sont des aides à la navigation: le balisage latéral, le balisage cardinal, les marques de danger isolé, les marques d’eaux saines.

Plan
Généralités sur les bouées.
Balisage latéral.
Balisage cardinal.
Moyen mnémotechnique pour retenir la forme des voyants.
Marques de danger isolé.
Marques d’eaux saines.
Marques spéciales.
Conclusion.

Nous sommes aidés en navigation par le balisage qui est bien normalisée dans le monde. Il a été étudié pour le permis précédent. Il suffit de mémoriser en comprenant la logique.

Généralités sur les bouées page IQ

Les marques sont caractérisées par leurs couleurs, leurs formes et leurs voyants.
Les bouées, marques flottantes, sont représentées penchées
les espars, perches, tourelles…., marques fixes sont représentées droites
Le petit rond à la base de la marque indique la position exacte de celle-ci.

Balisage latéral

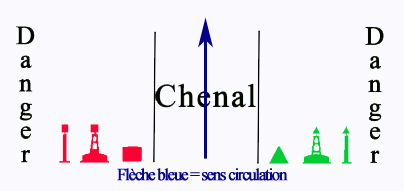

Rouge bâbord et vert tribord pour la région A. Les couleurs se lisent en venant du large dans le chenal. Il est utilisé dans les chenaux, les entrées ou passages.
Il existe deux zones géographiques de balisage latéral en fonction du sens de référence (entrée ou sortie):
En zone A (Europe, Afrique et tout ce qui n’est pas en zone B).
En zone B (Amériques, Pacifique, Japon, Corée, Philippines). Le système est inversé.
Le système utilisé est noté sur le cartouche de la carte.

Rouge Bâbord

Les bouées bâbord ont toujours la forme d’un cylindre, et sont de couleur rouge.
En venant du large, il faut les laisser sur bâbord ou à gauche, c’est-à-dire qu’il faut passer à droite de la bouée.
La nuit: les marques latérales bâbord sont surmontées d’un feu de couleur rouge.

Vert Tribord

Les bouées tribord ont toujours la forme d’un cône, et sont de couleur verte
En venant du large, il faut les laisser sur tribord ou à droite, c’est-à-dire qu’il faut passer à gauche de la bouée.
La nuit: les marques latérales tribord sont surmontées d’un feu de couleur verte.

Balisage cardinal

Il est utilisé pour les îles, rochers, et dangers au large.

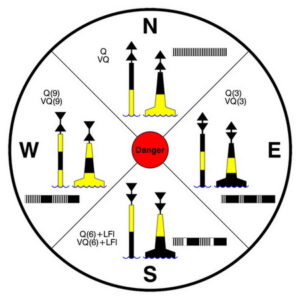

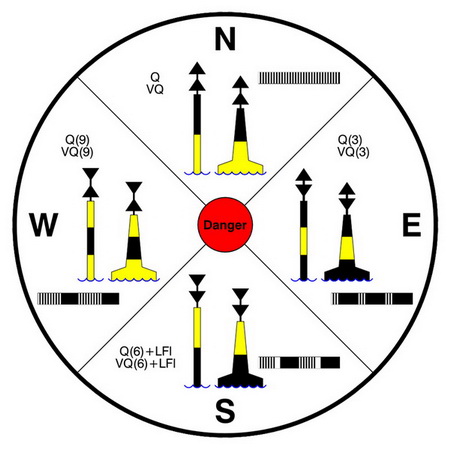

Les marques cardinales se placent au Nord au Sud à l’Est ou à l’Ouest du danger. Les quadrants d’eaux saines se trouvent donc respectivement au Nord au Sud à l’Est et à l’Ouest de la marque. Ces marques se composent d’une bouée à rayures horizontales noires et jaunes, des voyants coniques et feux à scintillement blanc.
Pour la couleur des bouées, il suffit de retenir que la pointe du cône est représentée par un bande horizontale noire et la base par une bande horizontale jaune.
Pour les feux, c’est très simple, il suffit de placer sa montre sur le danger: le Nord est à midi (scintillements rapides continus); l’Est est à trois heures (groupe de trois scintillements rapides); le Sud est à six heures (groupe de six scintillements rapides suivis d’un éclat long) et l’Ouest à neuf heures (groupe de neuf scintillements rapides).

Moyen mnémotechnique pour retenir la forme des voyants

Les pointes d’une bouée Est ont la forme d’un E grec comme Est.

Les pointes d’une bouée Ouest ont la forme d’un W allongé sur le coté comme West qui signifie Ouest en anglais.

Les pointes en bas indiquent le Sud.

Les pointes en haut indiquent le Nord.

Marques de danger isolé

Marques d’eaux saines

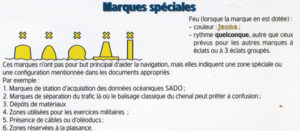

Marques spéciales

Conclusion

Nous avons fini les symboles présents sur une carte, mais nous n’avons pas la prétention de les avoir tous expliqués. Nous avons seulement parcouru l’ouvrage 1D qui doit être toujours à bord pour compléter nos connaissances.
